球壓測試主要測試什么?球壓測試主要測試支持、保護帶電體的絕緣材料的耐熱特性。材料(特別是熱塑性材料)的耐熱特性是指材料在受熱情況下抗熱變形的能力。材料的耐熱特性-般采球壓測試來驗證。

測試背景

如果塑料軟化會導致安全防護失效,則直接安裝導電金屬零部件的熱塑性零部件應能充分耐熱。( IEC 62368-1 )

5.4.1.10.1 Requirements Thermoplastic parts on which conductive metallic parts are directly mounted shall be sufficiently resistant to heat if softening of the plastic could result in the failure of a safeguard.

非金屬材料制成的產品外部部件(安全防護外殼)、用來 支撐帶電部件和連接部件的絕緣材料(端子的絕緣支撐體)、作為附加絕緣加強絕緣的熱塑性材料都應該通過球壓測試。

|測試依據

GB/T 5169.21- 2017、IEC 60695 10-2:2014《電工電子產品著火危臉試驗第2部分:非正常熱球壓試驗方法》

測試裝置

球壓裝置、溫箱、支架、顯微鏡(10x)、溫度記錄儀等。

測試步驟

1、準備3個相同位置或相同材質的測試樣品,樣品厚度(可疊加多個樣品)為3.0+0.5mm ,邊長或直徑至少為10mm且大致平行;

2、將測試樣品放置在15~35°C ,相對濕度45%~75%的環境中保持至少24h ;

3、將溫箱打開,同時放入球壓裝置,注意保持水平。 溫箱設置成指定的溫度,通過溫度記錄儀觀察球壓裝置50mm內溫度是否達到指定溫度,整個預熱流程至少3h。平衡后,將測試樣品放在球壓裝置正中心,保持樣品.上表面水平。確保負載不會移動而影響測試結果。整個過程盡量快速簡短(不超過30s , 5min內溫箱溫度恢復到指定溫度+2°C) ,以致不顯著影響試驗箱和試驗臺溫度。

注意：

球壓試驗根據材料用途分為兩類來進行試驗:

采用材料在正常狀態下的最高溫升+40°C ,如果基準溫度低于對應類別的溫度值,則采用該類別的溫度值作為測試溫度,否則采用基準溫度作為測試溫度:

75°C類別:于產品外部部件的材料,最低測試溫度為75°C ;

125°C類別:用于支撐帶電部件的材料,最低測試溫度為125°C。

4、試驗時間為60+2分鐘,到時間后,移走球壓裝置,并在10秒內將測試樣品浸入20+5°C的水中,浸泡6+2分鐘后,取出樣品擦干水

跡。

5、使用帶光學顯微鏡(非指定) , 在3分鐘內測量球壓裝置產生的壓痕的最大直徑d。尺寸d是能測量出從壓痕的一端清晰邊界到另-端清晰邊界之間的最大距離。應排除任何向.上的形變。

測試小技巧:

在樣品放入溫箱前,用記號筆在樣品表面均勻涂抹1mmx1mm的區域,測試時,將壓力球放入該區域內。

實踐證明,通過這種方法會使得壓痕的邊界格外清晰,很方便顯微鏡的測量。( 測試完再色,效果不佳哦。)

6、如果對測試結果有懷疑,應對另2各樣品進行上述試驗。

結果評定

尺寸d不得超過2mm。

注意事項

1、不同類別的產品對應不同的應用場合的球壓試驗存在一定的差異。如, 60335-1對于附件絕緣或加強絕緣的熱塑材料,還要考慮異常狀下的最高溫升;

2、球壓試驗只是一種考察耐熱特性的統-方法,試驗結果只能作為-種評估,不能簡單地認為試驗結果就是材料在實際使用過程中變形的程度。

3、舊版標準要求的測量是鋼球與材料接觸點的切面作為壓痕直徑。新版改為測量可以清楚觀察到的最大壓痕邊界。

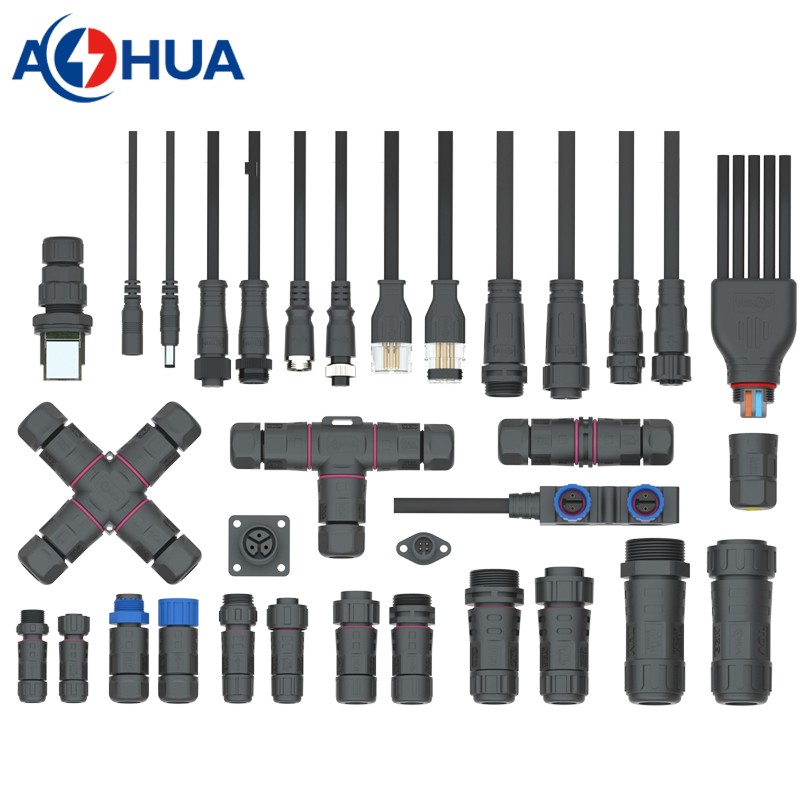

為什么選擇AHUA澳華UL航空插頭防水接頭連接器電源線？
